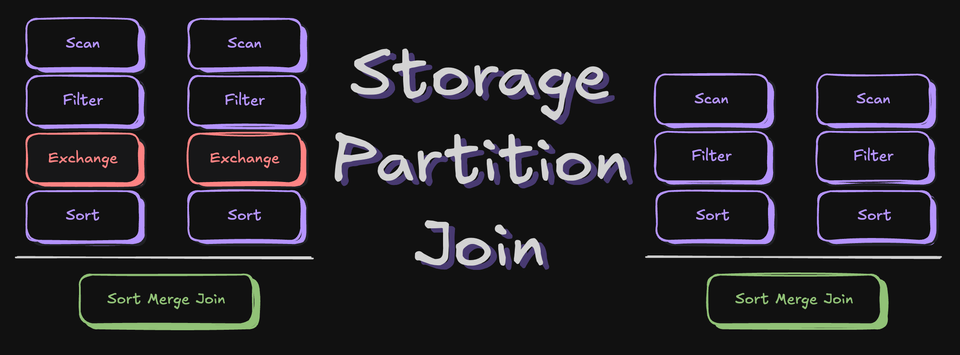

随着 Spark >= 3.3（在 3.4 中更加成熟）中引入的存储分区连接（Storage Partition Join，SPJ）优化技术，您可以在不触发 Shuffle的情况下对分区的数据源 V2 表执行连接操作（当然，需要满足一些条件）。

Shuffle 是昂贵的，尤其是在 Spark 中的连接操作中，主要原因包括：

•Shuffle 需要跨网络传输数据，这是 CPU 密集型的。•在 Shuffle 过程中，Shuffle 文件被写入本地磁盘，这是磁盘 I/O 昂贵的。

数据源 V2 表是开放格式表，例如 Apache Hudi、Apache Iceberg和 Delta Lake表。

在撰写本文时，SPJ 支持目前仅在 Apache Iceberg 1.2.0 及以上版本中提供。

本文将涵盖以下内容：

•SPJ 工作的要求是什么？•需要设置哪些配置才能让 SPJ 工作？•如何检查 SPJ 是否为您的 Spark 作业工作？•通过了解设置的配置更深入地了解 SPJ。

让我们开始介绍吧。

SPJ 的要求

•目标表和源表都必须是 Iceberg 表。•源表和目标表应该有相同的分区（至少有一个分区列应该相同）。•连接条件必须包括分区列。•必须设置好相关配置•Apache Iceberg 版本 >= 1.2.0 和 Spark 版本 >= 3.3.0。

配置

•spark.sql.sources.v2.bucketing.enabled = true•spark.sql.sources.v2.bucketing.pushPartValues.enabled = true•spark.sql.iceberg.planning.preserve-data-grouping = true•spark.sql.requireAllClusterKeysForCoPartition = false•spark.sql.sources.v2.bucketing.partiallyClusteredDistribution.enabled = true

Partitioning Keys 和 Clustering Keys 指的是同一个概念，可以互换使用。请不要混淆它们。

我将使用 Spark 3.5.0 和 Iceberg 1.5.0 来进行这个操作。

在我们深入探讨 SPJ 之前，让我们先创建一些模拟数据，并查看当 SPJ 不工作时 Spark join plan 的实际样子：

初始化 SparkSession

我们将初始化一个 Spark Session，其中包含所有与 Iceberg 相关的配置，但首先不包含 SPJ 配置：

from pyspark.sql import SparkSession, Row # update here the required versionsSPARK_VERSION = "3.5"ICEBERG_VERSION = "1.5.0"CATALOG_NAME = "local" # update this to your local path where you want tables to be createdDW_PATH = "/path/to/local/warehouse" spark = SparkSession.builder \ .master("local[4]") \ .appName("spj-iceberg") \ .config("spark.sql.adaptive.enabled", "true")\ .config('spark.jars.packages', f'org.apache.iceberg:iceberg-spark-runtime-{SPARK_VERSION}_2.12:{ICEBERG_VERSION},org.apache.spark:spark-avro_2.12:3.5.0')\ .config('spark.sql.extensions','org.apache.iceberg.spark.extensions.IcebergSparkSessionExtensions')\ .config(f'spark.sql.catalog.{CATALOG_NAME}','org.apache.iceberg.spark.SparkCatalog') \ .config(f'spark.sql.catalog.{CATALOG_NAME}.type','hadoop') \ .config(f'spark.sql.catalog.{CATALOG_NAME}.warehouse',DW_PATH) \ .config('spark.sql.autoBroadcastJoinThreshold', '-1')\ .enableHiveSupport()\ .getOrCreate()

准备数据

我们将创建并写入两张 Iceberg 表：

•Customers 和 Orders 这两个表都按区域进行了分区/聚类。•它们都可以通过 customer_id 进行连接，并包含区域详情以及其他一些常见的详细信息，如姓名、电子邮件等。

数据是使用 Faker Python 库模拟生成的。如果你没有这个库：

pip install faker# Creating Mockup data for Customers and Orders table. from pyspark.sql import Rowfrom faker import Fakerimport random # Initialize Fakerfake = Faker()Faker.seed(42) # Generate customer datadef generate_customer_data(num_customers=1000): regions = ['North', 'South', 'East', 'West'] customers = [] for _ in range(num_customers): signup_date = fake.date_time_between(start_date='-3y', end_date='now') customers.append(Row( customer_id=fake.unique.random_number(digits=6), customer_name=fake.name(), region=random.choice(regions), signup_date=signup_date, signup_year=signup_date.year # Additional column for partition evolution )) return spark.createDataFrame(customers) # Generate order datadef generate_order_data(customer_df, num_orders=5000): customers = [row.customer_id for row in customer_df.select('customer_id').collect()] orders = [] for _ in range(num_orders): order_date = fake.date_time_between(start_date='-3y', end_date='now') orders.append(Row( order_id=fake.unique.random_number(digits=8), customer_id=random.choice(customers), order_date=order_date, amount=round(random.uniform(10, 1000), 2), region=random.choice(['North', 'South', 'East', 'West']), order_year=order_date.year # Additional column for partition evolution )) return spark.createDataFrame(orders) # Generate the dataprint("Generating sample data...")customer_df = generate_customer_data(1000)order_df = generate_order_data(customer_df, 5000) customer_df.show(5, truncate=False)order_df.show(5, truncate=False)

将数据写入到 Iceberg 表：

customer_df.writeTo("local.db.customers") \ .tableProperty("format-version", "2") \ .partitionedBy("region") \ .create() order_df.writeTo("local.db.orders") \ .tableProperty("format-version", "2") \ .partitionedBy("region") \ .create()

关闭 SPJ 来 JOIN customers 和 orders 表：

CUSTOMERS_TABLE = 'local.db.customers'ORDERS_TABLE = 'local.db.orders' cust_df = spark.table(CUSTOMERS_TABLE)order_df = spark.table(ORDERS_TABLE) # Joining on regionjoined_df = cust_df.join(order_df, on='region', how='left') # Generated plan fromjoined_df.explain("FORMATTED") # triggering an actionjoined_df.show(1)

下面是这个查询的执行计划图：

== Physical Plan ==AdaptiveSparkPlan (9)+- Project (8) +- SortMergeJoin LeftOuter (7) :- Sort (3) : +- Exchange (2) : +- BatchScan local.db.customers (1) +- Sort (6) +- Exchange (5) +- BatchScan local.db.orders (4)

上述计划中的 Exchange 节点代表了 shuffle 操作。

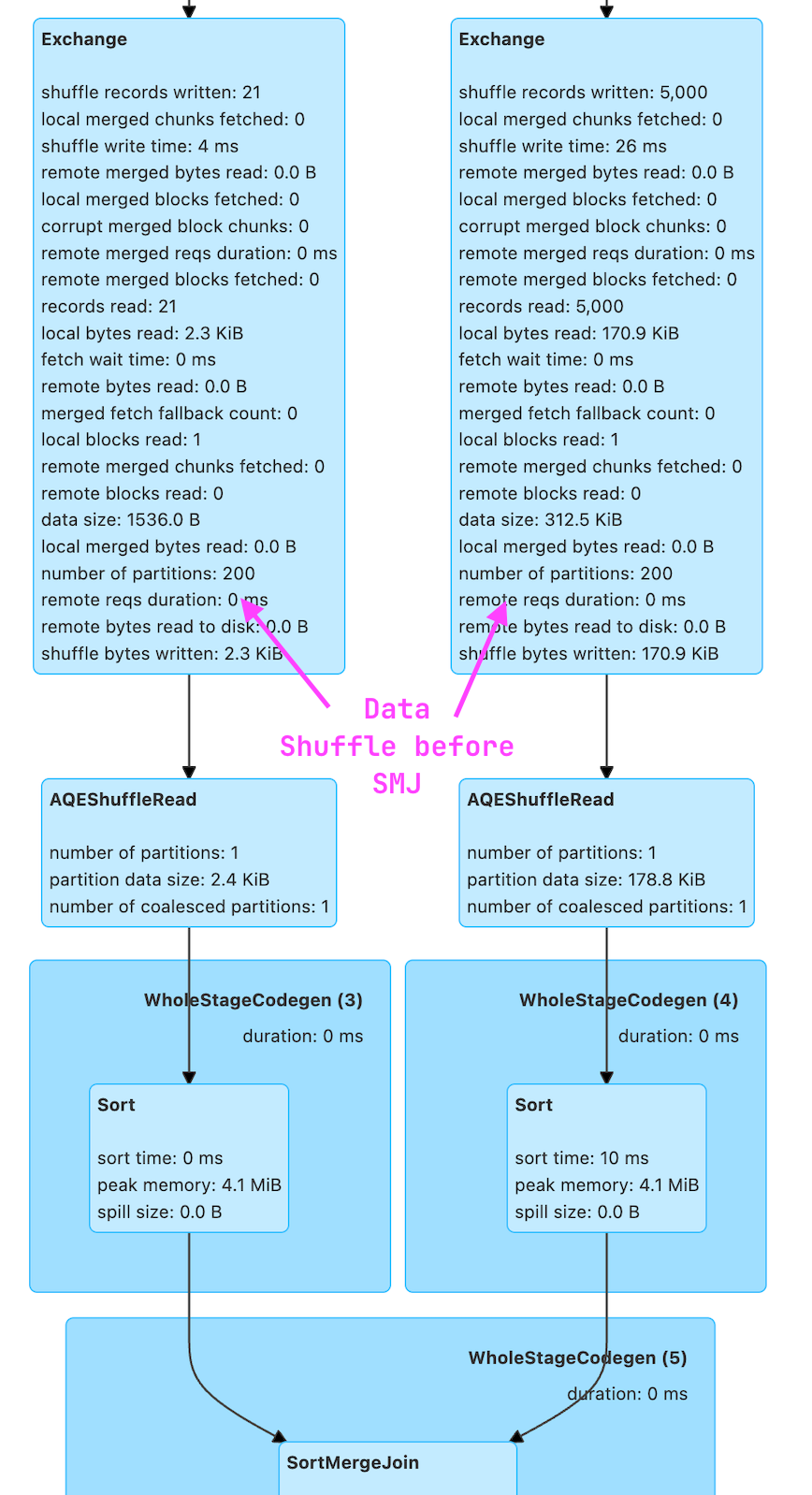

如果你更习惯使用 Spark UI，那么也可以在那里看到这个信息。

开启 SPJ 来 JOIN customers 和 orders 表：

设置以下参数将在查询中开启 SPJ

# Setting SPJ related configsspark.conf.set('spark.sql.sources.v2.bucketing.enabled','true') spark.conf.set('spark.sql.sources.v2.bucketing.pushPartValues.enabled','true')spark.conf.set('spark.sql.iceberg.planning.preserve-data-grouping','true')spark.conf.set('spark.sql.requireAllClusterKeysForCoPartition','false')spark.conf.set('spark.sql.sources.v2.bucketing.partiallyClusteredDistribution.enabled','true')

我们来执行上面一样的查询，然后查看执行计划有什么变化：

joined_df = cust_df.join(order_df, on='region', how='left')joined_df.explain("FORMATTED")joined_df.show()

我们在下面的执行计划中看不到 Exchange 节点了，这代表没有 SHUFFLE 操作！

== Physical Plan ==AdaptiveSparkPlan (7)+- Project (6) +- SortMergeJoin LeftOuter (5) :- Sort (2) : +- BatchScan local.db.customers (1) +- Sort (4) +- BatchScan local.db.orders (3)

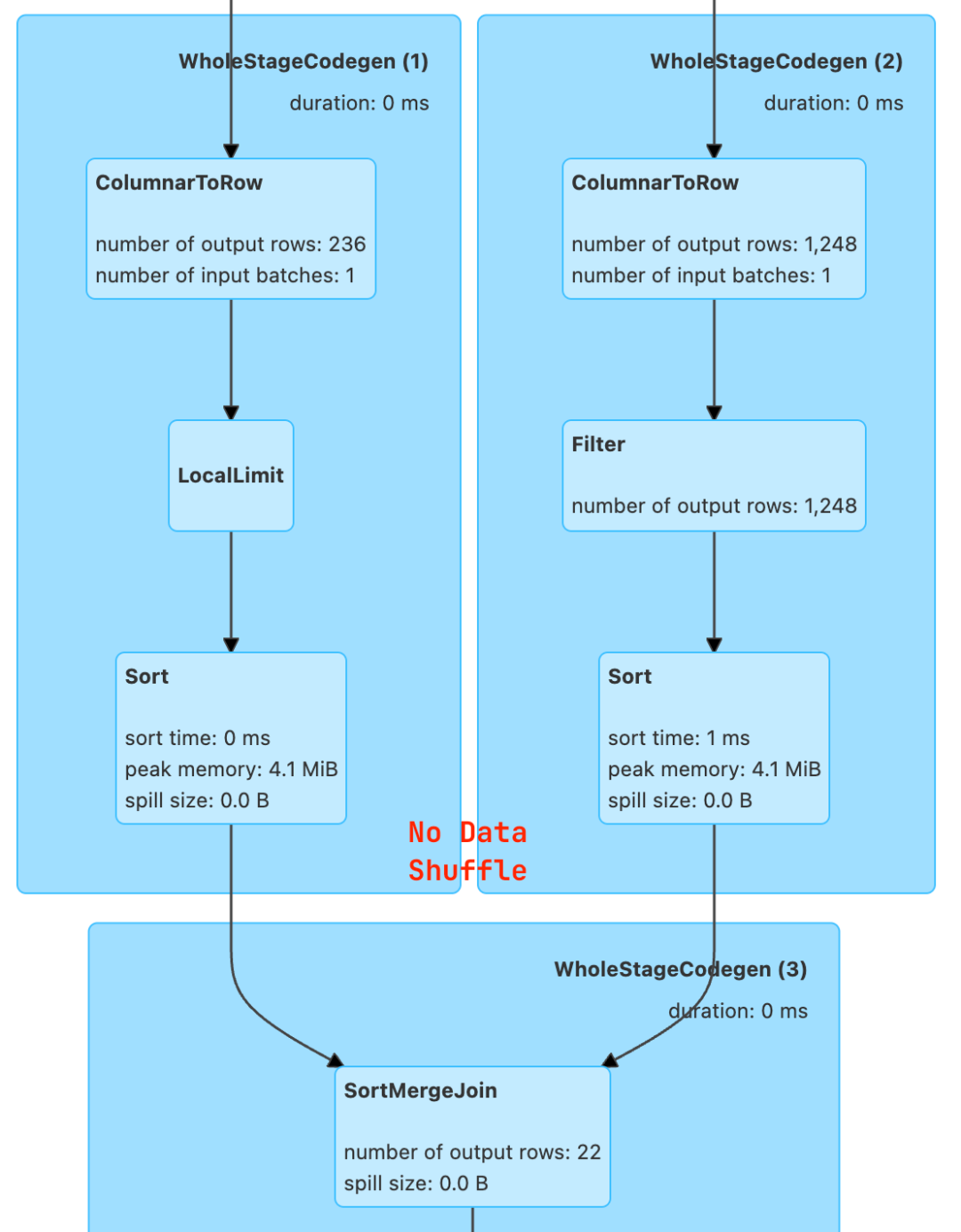

我们可以到 Spark UI 确定这个：

这确实令人惊叹，但嘿，等等，那是理想情况，我们的表以相同方式分区，并且连接仅使用分区列。在现实世界中，这种情况很少见。

有道理！让我们深入了解它的工作原理，并查看一些类似于现实情况的连接条件，以检查 SPJ 是否会起作用。

了解 SPJ 中使用的配置

Storage Partitioned Join 利用现有的存储布局来避免 shuffle 阶段。

SPJ 工作的必要和最低要求是设置可以提供此信息的配置，即：

spark.sql.iceberg.planning.preserve-data-grouping 当为真时，查询计划期间保留分区信息。这防止了不必要的重新分区，通过减少执行期间的 shuffle 成本来优化性能。

spark.sql.sources.v2.bucketing.enabled 当为真时，尝试通过使用兼容的 V2 数据源报告的分区来消除 shuffle。

让我们看看各种连接场景：

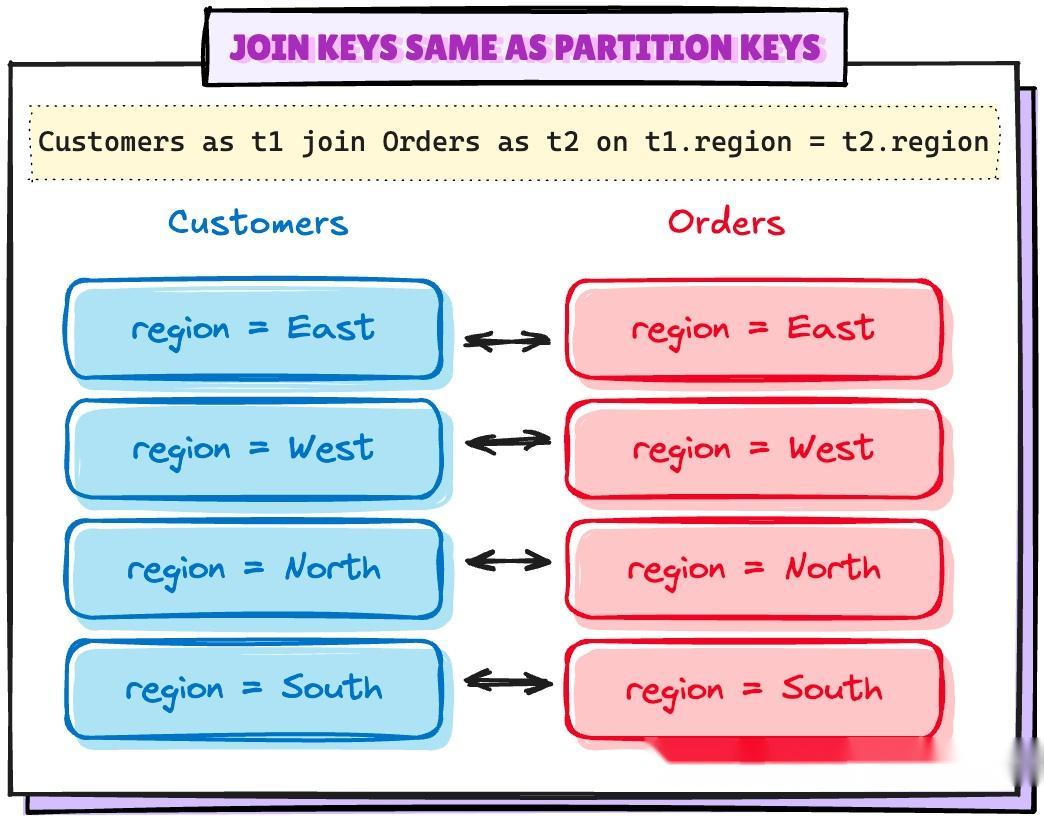

场景 1：连接键与分区键相同

# Setting up the minimum configuration for SPJspark.conf.set("spark.sql.sources.v2.bucketing.enabled", "true")spark.conf.set("spark.sql.iceberg.planning.preserve-data-grouping", "true") joined_df = cust_df.join(order_df, on="region", how="left")joined_df.explain("FORMATTED")== Physical Plan ==AdaptiveSparkPlan (7)+- Project (6) +- SortMergeJoin LeftOuter (5) :- Sort (2) : +- BatchScan local.db.customers (1) +- Sort (4) +- BatchScan local.db.orders (3)

计划中没有 Exchange 节点。所以在这种情况下，最小配置是有效的。

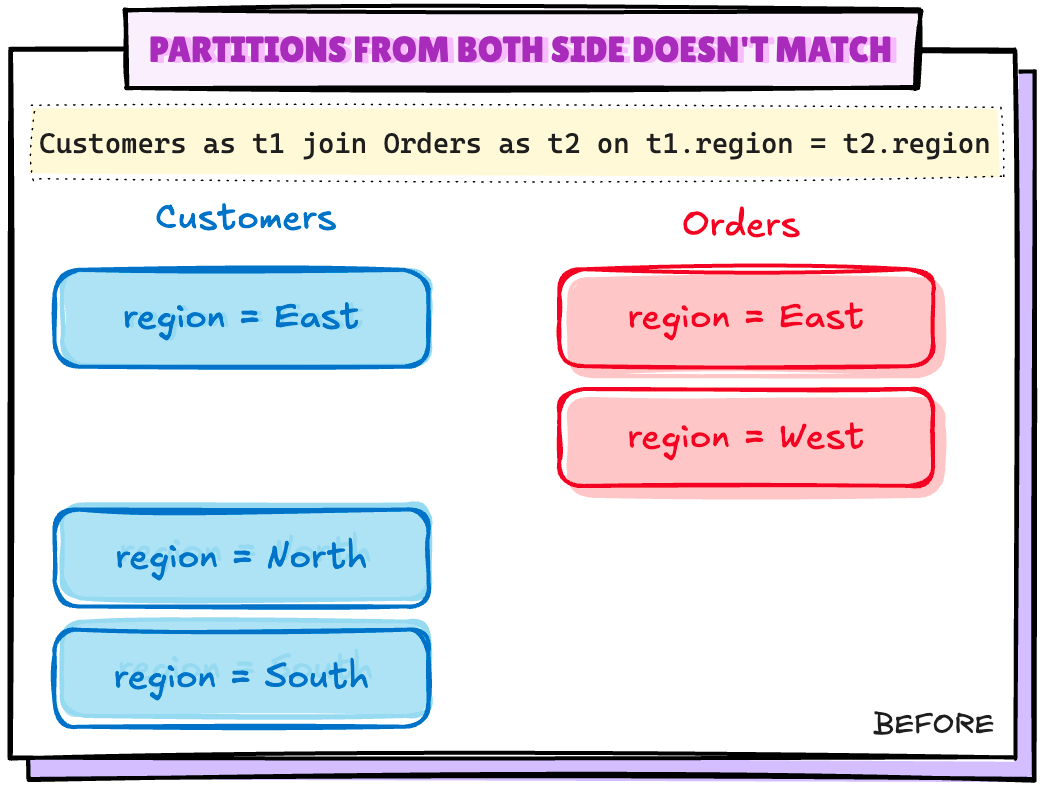

场景 2：双方的分区不匹配

让我们通过从 Orders 表中删除一个分区来创建这种场景

# Deleting all the records for a regionspark.sql("DELETE FROM {ORDERS_TABLE} where region='West'") # Validating if the partition is droppedorders_df.groupBy("region").count().show()+------+-----+|region|count|+------+-----+| East| 1243|| North| 1267|| South| 1196|+------+-----+

现在让我们检查相同连接条件下的计划：

joined_df = cust_df.join(order_df, on="region", how="left")joined_df.explain("FORMATTED")== Physical Plan ==AdaptiveSparkPlan (9)+- Project (8) +- SortMergeJoin LeftOuter (7) :- Sort (3) : +- Exchange (2) : +- BatchScan local.db.customers (1) +- Sort (6) +- Exchange (5) +- BatchScan local.db.orders (4)

Exchange（Shuffle）又回来了..‼️

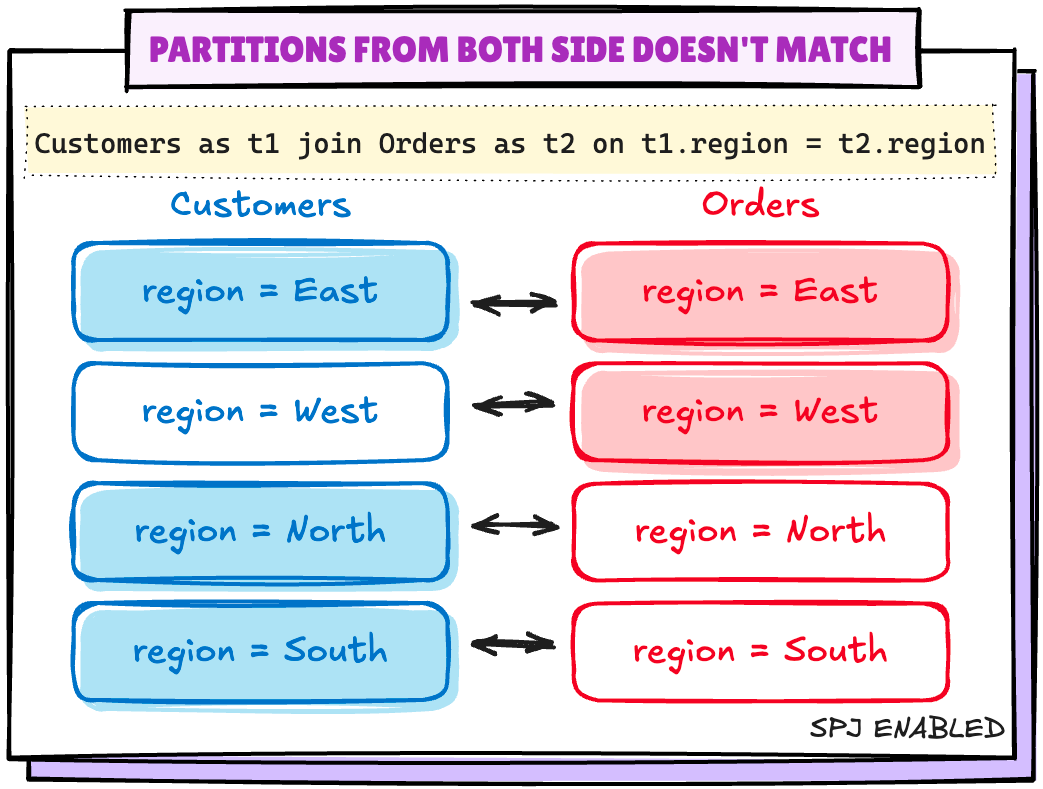

为了处理这种情况，Spark 在启用上述配置后会为缺失的分区值创建空分区：

spark.sql.sources.v2.bucketing.pushPartValues.enabled 当启用时，如果连接的一侧缺少另一侧的分区值，尝试消除 shuffle。

我在代码里面开启 spark.sql.sources.v2.bucketing.pushPartValues.enabled

# Enabling config when there are missing partition valuesspark.conf.set('spark.sql.sources.v2.bucketing.pushPartValues.enabled','true')joined_df = cust_df.join(order_df, on='region', how='left')joined_df.explain("FORMATTED")

这时候的查询计划如下：

== Physical Plan ==AdaptiveSparkPlan (7)+- Project (6) +- SortMergeJoin LeftOuter (5) :- Sort (2) : +- BatchScan local.db.customers (1) +- Sort (4) +- BatchScan local.db.orders (3)

不再有 shuffle..!!

场景 3：连接键与分区键不匹配

这种情况可能有以下两种情况：

•连接键是分区键的超集•连接键是分区键的子集

3.1 连接键是分区键的超集

这些是在连接中除了分区键之外还有额外字段的查询，例如：

Select * from Customers as t1 join Orders as t2on t1.region = t2.regionand t1.customer_id = t2.customer_id -- additional column `customer_id`

默认情况下，Spark 要求所有分区键必须相同并且有序，以消除 shuffle。可以通过以下设置关闭此行为：

spark.sql.requireAllClusterKeysForCoPartition 当设置为真时，要求连接或合并键与分区键相同且顺序一致，以消除 shuffle。这就是将其设置为 false 的原因。

# Setting up another config to support SPJ for these casesspark.conf.set('spark.sql.requireAllClusterKeysForCoPartition','false')joined_df = cust_df.join(order_df, on=['region','customer_id'], how='left')joined_df.explain("FORMATTED")

关闭 spark.sql.requireAllClusterKeysForCoPartition 后的查询执行计划：

== Physical Plan ==AdaptiveSparkPlan (8)+- Project (7) +- SortMergeJoin LeftOuter (6) :- Sort (2) : +- BatchScan local.db.customers (1) +- Sort (5) +- Filter (4) +- BatchScan local.db.orders (3)

可以看到，已经没有 shuffle..!!!

3.2 连接键是分区键的子集

在 Spark < 4.0 中，SPJ 不适用于这种情况。下面的代码示例是在本地构建的最新 Spark 4.0 代码中测试的。

这些情况可能是表格没有以相同方式分区的情况，例如：

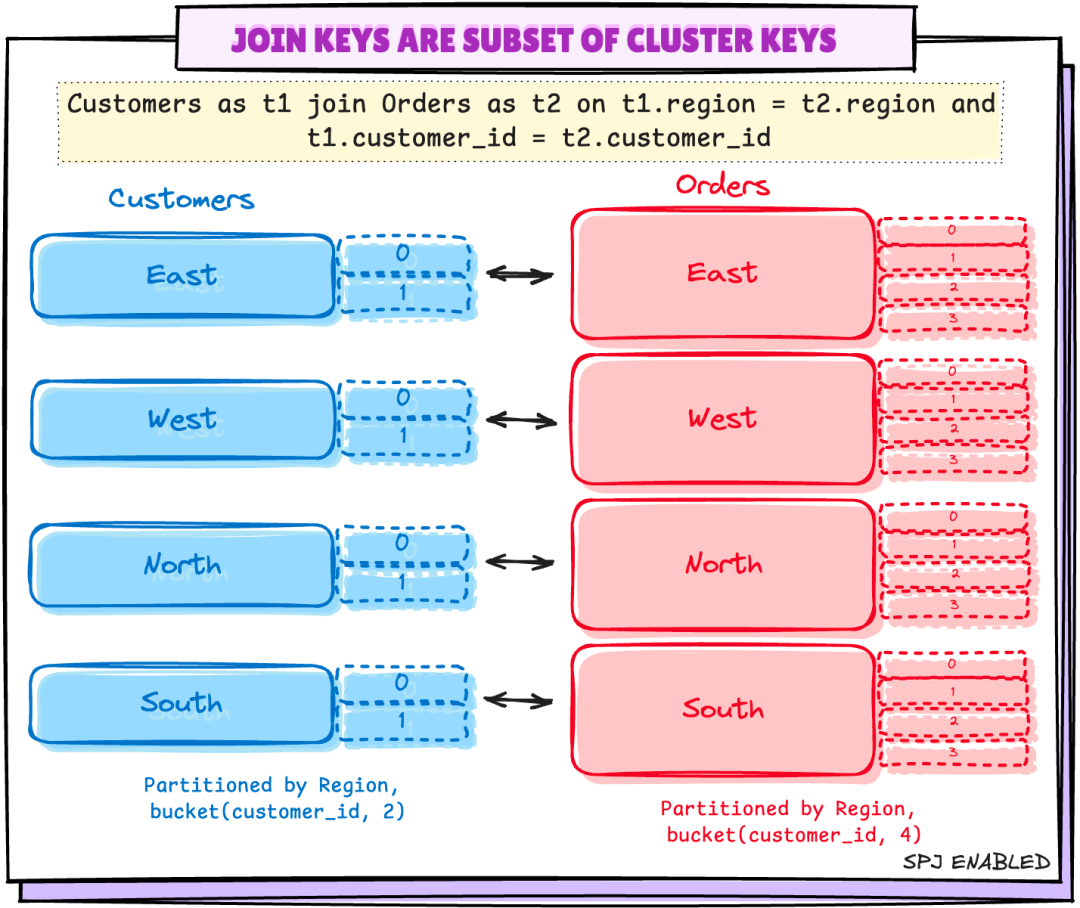

•Customers 表按 region 和 bucket(customer_id,2) 分区•Orders 表按 region 和 bucket(customer_id, 4) 分区

或者是在多个列上对表进行分区，而连接仅使用其中的少数列进行连接的情况。

在这种情况下，Spark 4.0 会在列 regions 上对输入分区进行分组，类似于下面的方式：

Spark 4.0 提供了一个配置来启用这一功能—— spark.sql.sources.v2.bucketing.allowJoinKeysSubsetOfPartitionKeys.enabled 当启用时，如果连接条件不包含所有分区列，则尝试避免 shuffle。
