RocketMQ 流存储解析：面向流场景的关键特性与典型案例

前言：

从初代开源消息队列崛起，到 PC 互联网、移动互联网爆发式发展，再到如今 IoT、云计算、云原生引领了新的技术趋势，消息中间件的发展已经走过了 30 多个年头。

目前，消息中间件在国内许多行业的关键应用中扮演着至关重要的角色。随着数字化转型的深入，客户在使用消息技术的过程中往往同时涉及交叉场景，比如同时进行物联网消息、微服务消息的处理，同时进行应用集成、数据集成、实时分析等，企业需要为此维护多套消息系统，付出更多的资源成本和学习成本。

在这样的背景下，2022 年，RocketMQ 5.0 正式发布，相对于 RocketMQ 4.0，架构走向云原生化，并且覆盖了更多的业务场景。

背景

什么是流存储呢？前面我们在 《从互联网到云时代，Apache RocketMQ 是如何演进的？》 里提到 RocketMQ 5.0 具备“消息、事件、流”一体能力。这里的“流”指的就是流处理，而流存储是流处理的基石，流存储也是 RocketMQ 从应用架构集成走向数据架构集成的基础，为大数据架构的数据组件提供异步解耦的能力。

本文第一部分，我们将从使用的角度出发，详细展示一下流存储的场景，看看它和业务消息的场景有哪些区别？第二部分，我们会讲 RocketMQ 5.0 面向流存储的场景，提供了哪些特性？第三部分，我们再结合两个数据集成的案例，来帮助大家了解流存储的用法。

什么是流场景

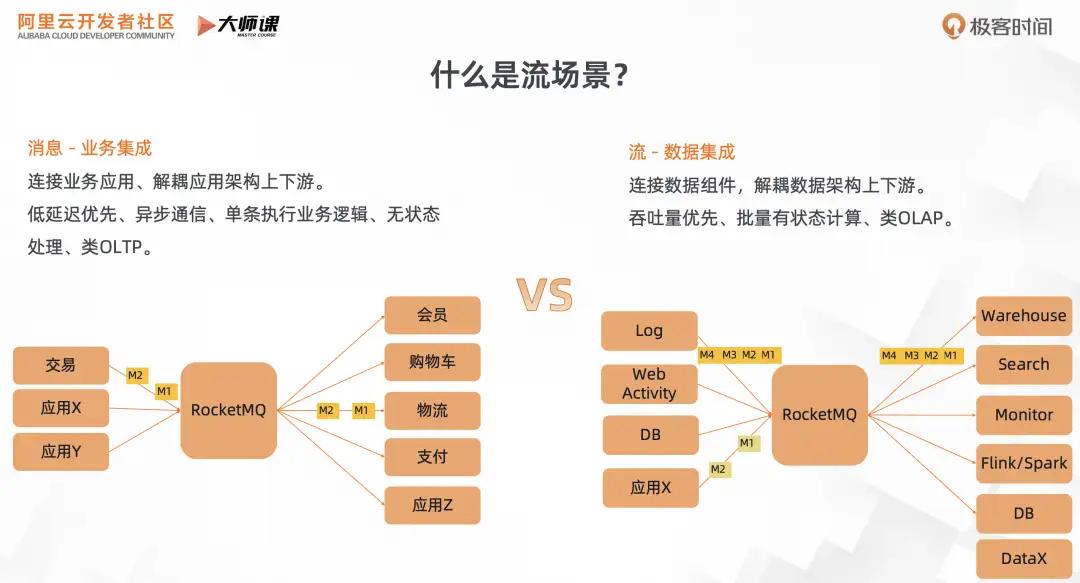

先看第一部分，什么是流场景？我们通过下面这个对比图来看，消息和流的区别。

前面我们讲的消息基础（《RocketMQ 5.0 架构解析：如何基于云原生架构支撑多元化场景》、《RocketMQ 在业务消息场景的优势详解》）、消息进阶（《Apache RocketMQ 5.0 消息进阶：如何支撑复杂的业务消息场景？》）都侧重于讲消息的业务集成。这里 RocketMQ 的主要作用是连接业务应用，解耦业务架构的上下游系统，比如交易系统的解耦。这类场景，更多的是在线业务，由用户触发某个业务流程，比如购买。为了保障用户体验，消息系统要优先保障低延迟。这个场景里和同步通信 RPC 对应，消息系统承担都是异步通信职责。在消息消费层面，更多的是基于消息数据执行对应的业务逻辑，触发下一个业务流程。每条消息的处理都是不相关的，无状态的。侧重于业务数字化场景，可类比于数据库的 OLTP，单次操作数据量少，用于在线交易。

再来看流场景，它主要是侧重于数据集成，连接各种数据组件，进行数据分发，解耦数据架构的上下游系统。比如日志解决方案，采集日志数据，进行 ETL 将日志数据分发到搜索引擎、流计算、数据仓库等。除了日志之外，数据库 Binlog 分发、页面点击流也是常见的数据源。在这种场景里里面，由于是离线业务，它对低延迟的需求较弱，更加侧重于大批量吞吐型负载。另外在消息消费阶段，不再是单条消息处理，更多的是批量转储，或者批量进行流计算。侧重于数字业务化场景，可类比于数据库的 OLAP，单次操作数据量大，用于离线分析场景。

流存储特性

1. 流存储基础

第二部分我们看看，在流的场景下，对于 RocketMQ 的用法有何不同？

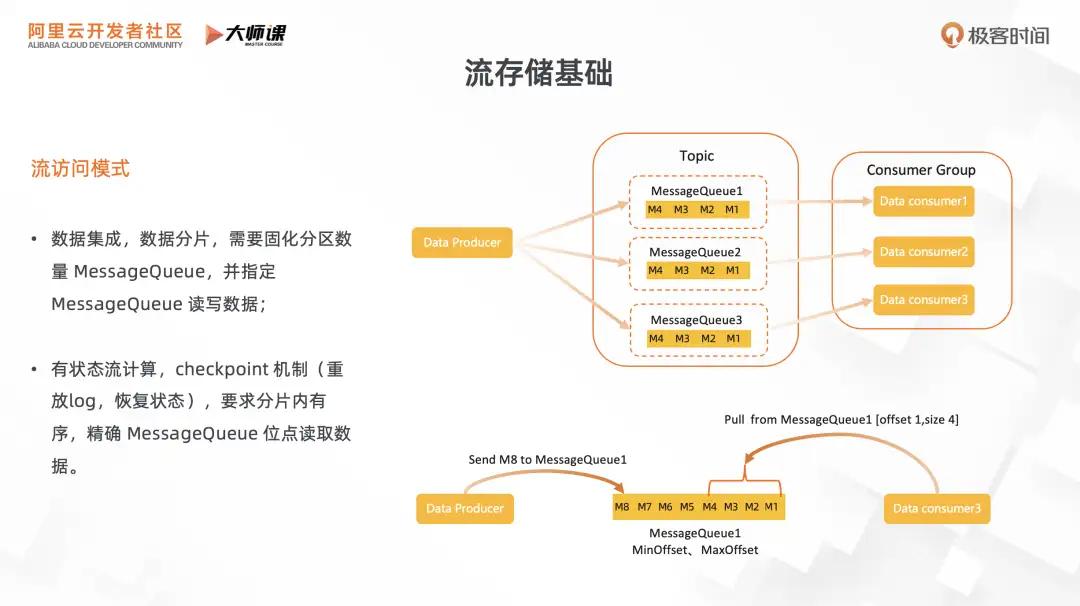

最大的区别就是它对于消息数据的访问模式：

• 由于用在数据集成场景，对于大规模的数据集成，不可避免的要涉及到数据的分片，基于数据分片来连接上下游数据系统。为了提升数据集成的质量，需要 Topic 的分区数不变，这样才能保证同一个分区的数据不会错乱。在消息的读写方式上，不再是指定 Topic 读写，而是指定 Topic 分片，也就是队列，进行读写操作。

• 作为流存储系统，下游的消费通常会是一些流计算引擎，用于有状态计算。为了支撑流计算引擎的容错处理，它需要支持 checkpoint 机制，类似于为流计算引擎提供 redolog，能够按照队列位点重放消息，重新恢复流计算的状态。它也会要求分片内有序，同一个 key 的数据会 hash 到同一个分片，用于实现 keyby 的操作。

这就是流存储访问模式跟消息访问模式的区别。在消息场景里，用户只需要关注到 topic 资源，无需了解队列、位点等概念。

2. 流存储弹性

2.1 RocketMQ 经典扩容模式

刚才我们从用户维度了解了流存储的使用方式，现在我们再从运维角度来看流存储如何弹性？

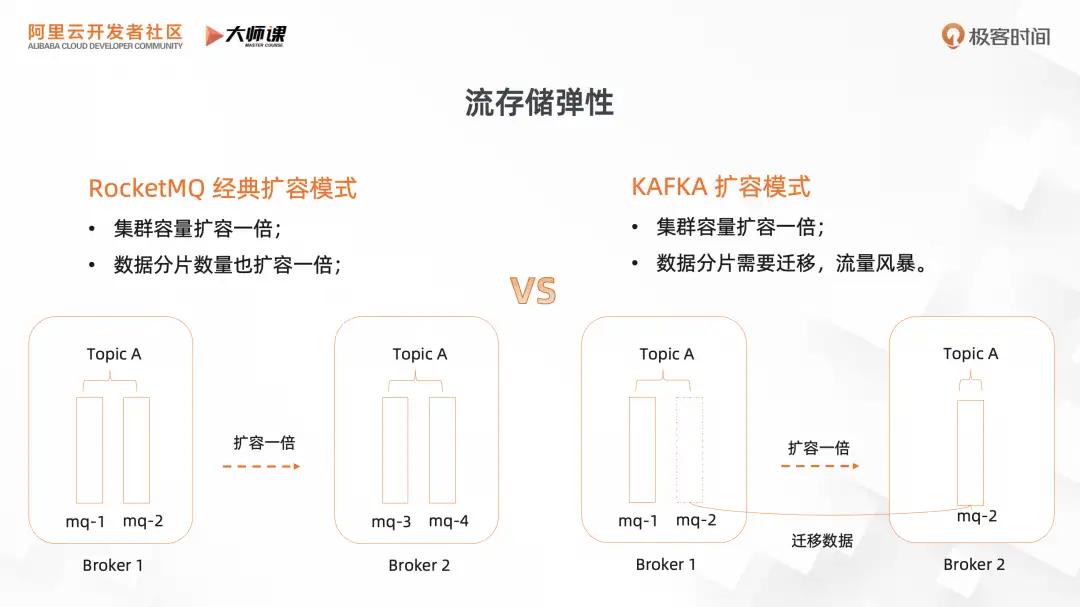

我们先回顾一下现在业界的弹性方式。左下图是 RocketMQ 的经典扩容模式，比如说要将 Topic A 的容量扩容一倍，一般做法是新增一台机器，然后创建 Topic A，新增同等数量的队列。这样的话，分片数量也会扩容一倍，无法满足流存储固定分区的场景。

右下图则是 Kafka 的扩容模式，要将 Topic A 的容量扩容一倍时，需要添加一个新节点，并将原来旧节点的分区 mq-2 迁移到新节点。它虽然可以保证数分区数量不变，但是要对分区数据做迁移。当分区数特别多且数据量大，讲对集群产生流量风暴，严重影响稳定性，而且整个扩容时间不可控。

现有的流存储弹性机制都有所不足。

2.2 RocketMQ 5.0 静态 Topic 扩容模式

为了解决经典流存储的扩容难题，RocketMQ 5.0 提供了一种新的模式，引入静态 topic 。在静态 topic 的扩容模式，可以做到分区数不变，且扩容过程无数据迁移，可以实现秒级的扩容。

它的实现关键点是引入逻辑队列的概念。就是对于用户来说，它的访问的对象是不再是原来绑定到某个 Broker 的物理队列，而是 Topic 全局的逻辑队列，每个逻辑队列会对应一个或者多个物理队列。

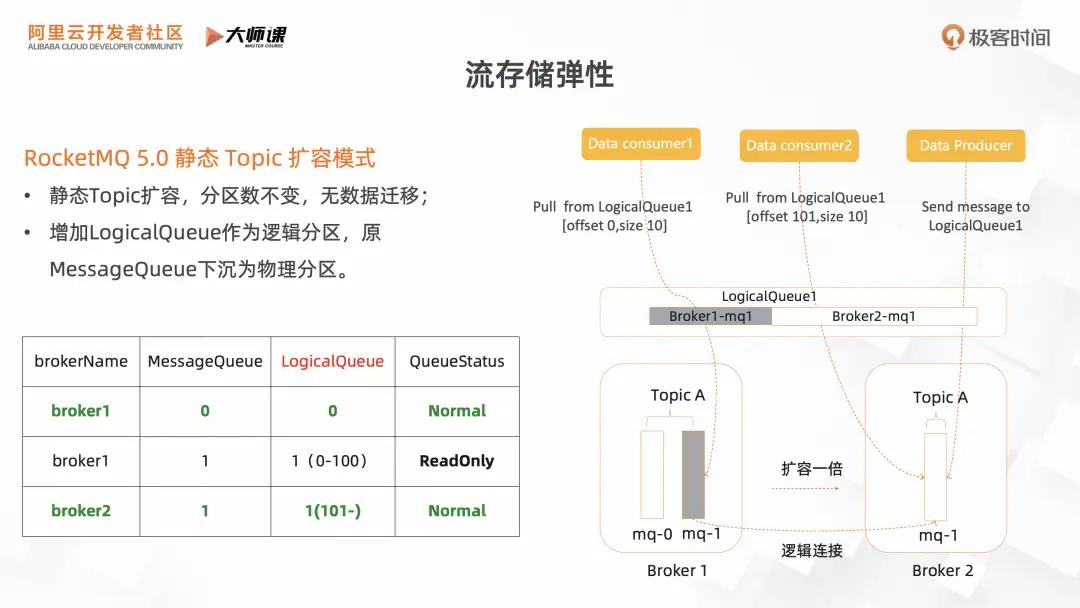

我们基于实际的案例，来理解逻辑队列的实现原理。图为 Topic A 进行流量扩容一倍的操作，最初逻辑队列 1 绑定的物理队列是 Broker1 的 mq1。在扩容完成后，Broker1-mq1 变成只读状态，逻辑队列 1 的最新读写操作都在 Broker2-mq1，生产者最新的消息都会发往 Broker2-mq1。消费者如果读最新数据，则直接从 Broke2-mq1 的物理队列里面去读取；如果它读的是老数据的话，读请求讲转发到旧物理队列 Broker1-mq1。这样就完成了整个静态 topic 的扩容流程。既保证的分区数不变，又实现了没有数据迁移，降低了大量的数据复制，提升了系统的稳定性。

3. 高吞吐

在流场景里面，还有一个很重要的变化，就是数据类型的变化。

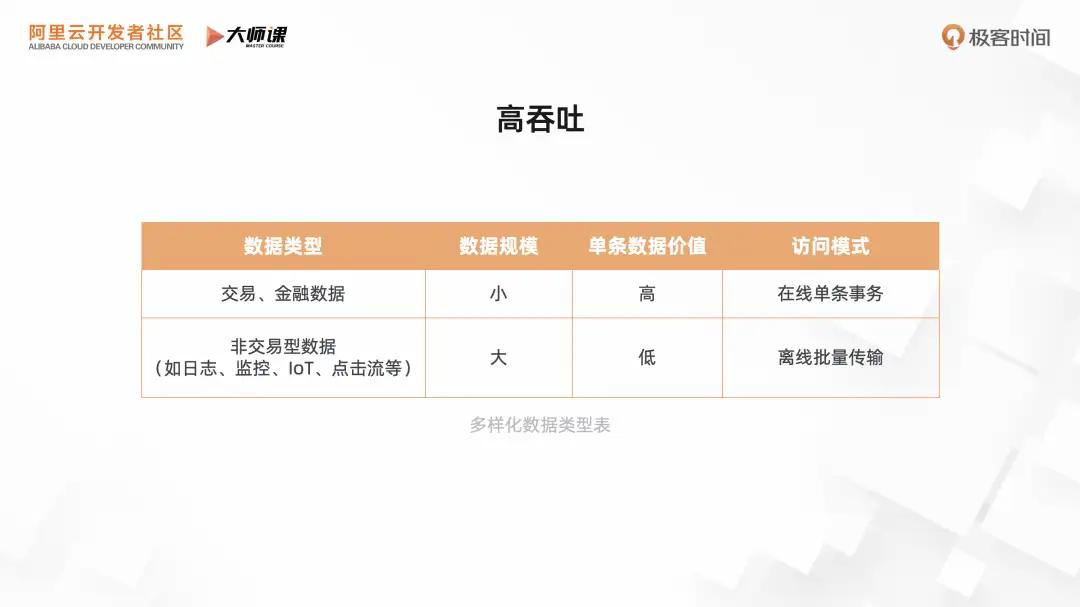

做个简单对比，业务集成场景，消息的数据承载的是业务事件，比如说订单操作、物流操作，特点就是数据规模较小，但是每一条数据的价值都特别高，访问模式是偏向于在线的，单条事务的短平快访问模式。

而在流场景里面，更多的是一些非交易型的数据。比如用户日志，系统的监控、IoT 的一些传感器数据、网站的点击流等等。特点是数据规模有数量级的提升，但单条数据的价值比较低的，访问模式偏向于离线批量传输。所以在流的场景里面，RocketMQ 存储要面向高吞吐做更多的优化。

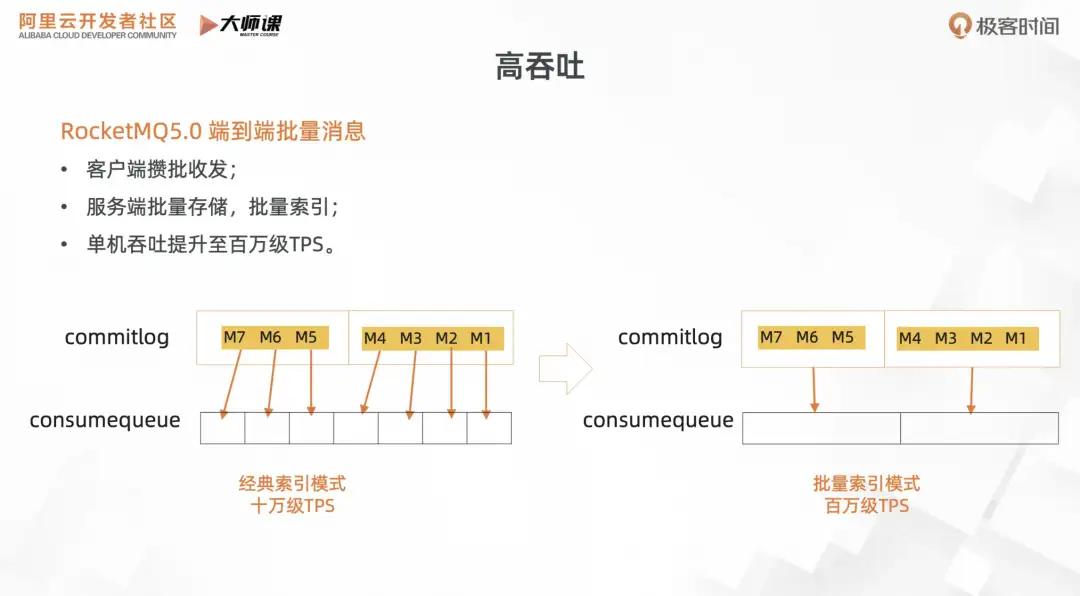

在 RocketMQ 5.0 里面，我们引入了端到端的批量消息。如何理解端到端呢？就是从客户端开始，在发送阶段，消息在客户端攒批到一定数量，直接一个 RPC 请求里面直接发到 Broker 端。Broker 存储阶段，直接把整批消息存储，用批量索引的技术，一批消息只会构建一个索引，大幅度提升索引构建速度。在消费阶段，也是按照整批数据读取到消费端，先进行解包操作，最后执行消费逻辑。这样整个 Broker 的消息 TPS 可以从原来的十万级提升至百万级。

4. 流的状态

流存储通常会对接流计算引擎，比如 Flink、Spark 等。流计算引擎涉及的一些有状态计算，如数据聚合类的，求平均、求总和、keyby、时间窗口等算子都需要维护计算状态。

所以在 RocketMQ 5.0 里面，我们新增了 CompactTopic 的类型，是一种以流为核心的类 KV 服务，在不引入外部 KV 系统的情况下维护流的状态。它还适用于一些特殊场景，可作为最新值队列，比如用于股票价格流场景，股票交易，用户只关注每只股票的最新价格。

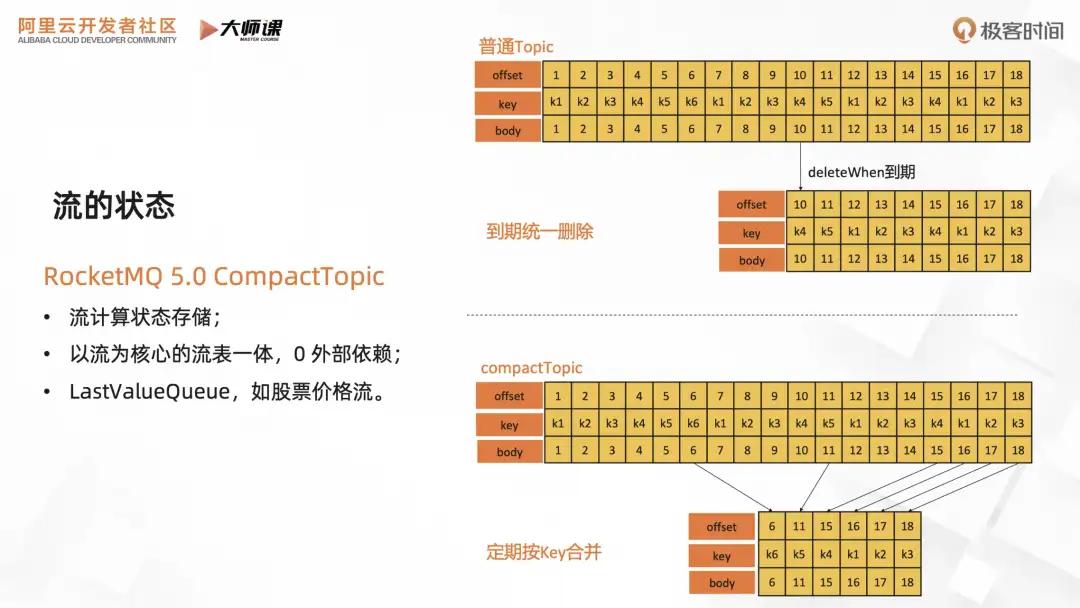

我们通过下图来了解一下 CompactTopic 的实现，在 CompactTopic 里面，每条消息就是一对 KV。如果用常规的 Topic，那么同一个 Key 的持续更新会占用大量的空间，影响读的效率。在生命周期管理上，也会因为磁盘占用过高，按照 FIFO 的方式，旧数据被整批删除。而对于 CompactTopic 来说，Broker 会定期对同一个 Key 的消息进行合并，节约存储空间，用户对 Topic 的流式访问，也只会读到每个 Key 的最新值。

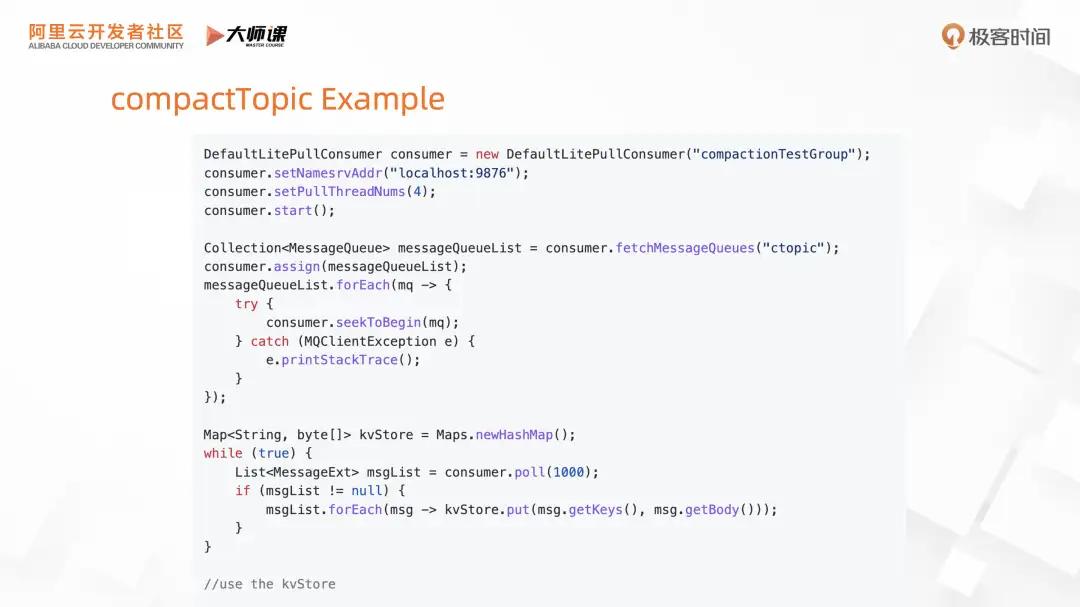

我们来结合这个例子，能对 CompactTopic 有更加形象的理解。消息生产没啥区别，需要为消息添加 Key。区别主要体现在消费的方式上，首先我们要用 PullConsumer，这是一个用于流场景的的消费者 SDK。然后我们要获取 Compact topic 的队列，进行队列分片。然后每一个消费者实例都会分配到固定的队列，承载这个分区的流状态的恢复。在这里的话，用 HashMap 进行模拟，重放整个队列，重新构建 KV。

5. 流数据 Schema

随着 RocketMQ 的数据生态的繁荣，数据集成涉及的上下游组件越来越多，提升数据治理能力也变得迫在眉睫。因此我们在 RocketMQ 5.0 引入 Schema 的概念，为消息增加结构化的描述。

它带来了几个好处：第一个是可以提高类型的安全，避免消息结构变化导致上下游数据集成不兼容，集成失败。第二个是可以提升数据集成的研发效率，上下游通过 Schema 注册中心获取消息结构，节约沟通成本，内置高效序列化机制，无需编写重复的序列化代码。同时在流表融合的大背景下面，消息 Schema 能和数据库的表结构的概念完成映射，提升流式 SQL 亲和度。

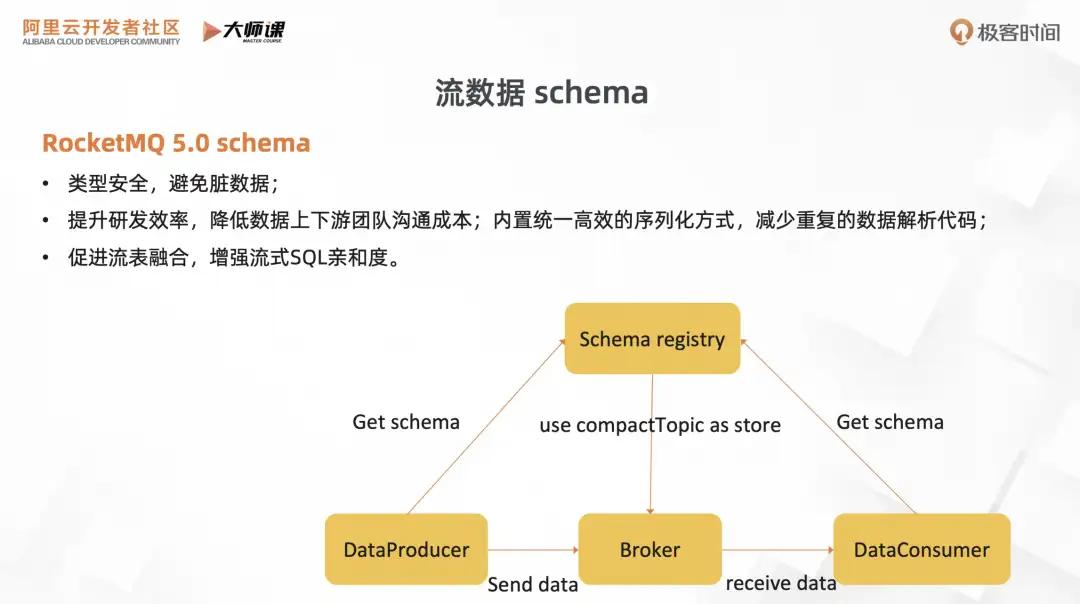

下图是就是消息 Schema 的架构。首先会有一个 Schema 注册中心的组件，维护 Schema 的数据，数据存储基于 CompactTopic。在消息收发的过程中，客户端都会先去获取 Schema 的格式，进行格式的校验，用内置的序列工具进行序列化，从而完成整个消息收发的链路。

我们再来看 Schema 的代码示例。左边是生产者、右边是消费者，代码结构和常规的方式接近。唯一的区别是，发送的对象是业务领域对象，无需自行转成 byte 数组。对于消费者也一样，消费者直接获取业务对象执行业务逻辑，减少了序列化、反序列化等繁杂的工作，提高了研发的效率。
