Windows下Core Audio APIs的使用简介
Windows Vista 之后系统，音频系统相比之前的系统有很大的变化，产生了一套新的底层 API 即 Core Audio APIs 。该低层 API 为高层 API( 如 Media Foundation( 将要取代DirectShow 等高层 API) 等 ) 提供服务。该系统API具有低延迟、高可靠性、安全性等特点。
本文主要从实时音视频场景中，简单介绍该API的使用。

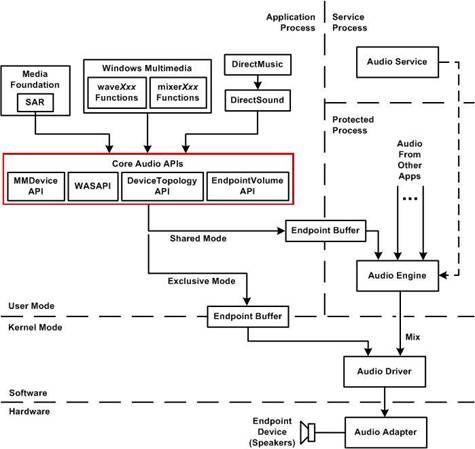

Core Audio APIs 的组成：MMDevice、EndpointVolume、WASAPI等。对于实时音视频系统，主要用到的是MMDevice及EndpointVolume这两套API。其在系统中的位置如下图：
我对实时音视频中音频设备的使用简单的分为：
1、设备列表管理
2、设备初始化
3、设备功能管理
4、数据交互
5、音量管理
6、设备终端监听
接下来为大家介绍相关功能的实现：
1、设备列表管理
音频设备的管理，由MMDevice API来实现。
首先我们要创建一个IMMDeviceEnumerator对象来开始相关功能的调用。
IMMDeviceEnumerator* ptrEnumerator;
CoCreateInstance(__uuidof(MMDeviceEnumerator), NULL, CLSCTX_ALL, __uuidof(IMMDeviceEnumerator), reinterpret_cast<void**>(&ptrEnumerator));并通过IMMDeviceEnumerator可以实现：获取系统默认设备GetDefaultAudioEndpoint、获取设备集合IMMDeviceCollection、获取指定设备GetDevice、注册设备监听IMMNotificationClient（监听设备插拔及状态变更）。
通过这些方法，我们能得到系统默认设备、遍历设备列表、打开指定设备并监听设备变更。这样就实现了实时音视频中的设备管理相关的功能。
2、设备初始化
音频设备的启动是整个音频模块的可靠性的重要节点。根据设备类型和设备数据捕获方式，我们可分为3类设备：麦克风采集、扬声器播放、扬声器采集。
首先我们需要一个IMMDevice对象，可以在设备管理的相关功能中获取。
IMMDevice* pDevice;
//GetDefault
ptrEnumerator->GetDefaultAudioEndpoint((EDataFlow)dir, (ERole)role/* eCommunications */, &pDevice);
//Get by path
ptrEnumerator->GetDevice(device_path, &pDevice);
//GetIndex
pCollection->Item(index, &pDevice);再通过IMMDevice得到IAudioClient，设备的格式设置及初始化通过IAudioClient对象实现。一般都以共享模式打开，其中麦克风采集及扬声器播使用事件驱动方式处理数据，而扬声器采集以回环的方式驱动处理数据。简单示例如下：
//mic capturer
ptrClient->Initialize(
AUDCLNT_SHAREMODE_SHARED,
AUDCLNT_STREAMFLAGS_EVENTCALLBACK |
AUDCLNT_STREAMFLAGS_NOPERSIST,
0,
0,
(WAVEFORMATEX*)&Wfx,
NULL);
//playout render
ptrClient->Initialize(
AUDCLNT_SHAREMODE_SHARED,
AUDCLNT_STREAMFLAGS_EVENTCALLBACK,
0,
0,
(WAVEFORMATEX*)&Wfx,
NULL);
//playout capturer
ptrClient->Initialize(
AUDCLNT_SHAREMODE_SHARED,
AUDCLNT_STREAMFLAGS_LOOPBACK,
0,
0,
(WAVEFORMATEX*)&Wfx,
NULL);其中Wfx是设备格式参数，一般为了保证设备的可用性，使用默认格式（通过IAudioClient::GetMixFormat获取），如果需要使用自定义格式，可以通过IAudioClient::IsFormatSupported方法去遍历尝试设备支持格式。
3、设备功能管理
针对麦克风设备，我们通常需要对其进行数据处理。部分硬件设备和系统支持自带的降噪、增益、消回音等功能。但是一般windows系统下设备比较繁杂不可控，大都使用软件算法处理。如果我们需要检测设备是否使用了自带的处理功能及相关参数，需要使用Topology模块的功能。
IDeviceTopology* pTopo;
pDevice->Activate(__uuidof(IDeviceTopology), CLSCTX_INPROC_SERVER, 0,&pTopo);通过IDeviceTopology，我们能够遍历IConnector对象，获得IAudioAutoGainControl、IAudioVolumeLevel等能力对象，并处理相关能力。
注意：IConnector可能是循环嵌套，在遍历IConnector的IPart时需要判别成员对象IPart的类型。
4、数据交互
在设备初始化的时候，我们就根据不同的设备选择了不同的模式进行了启动。不同的设备在各自的模式下，数据驱动也各有不同：
麦克风采集：

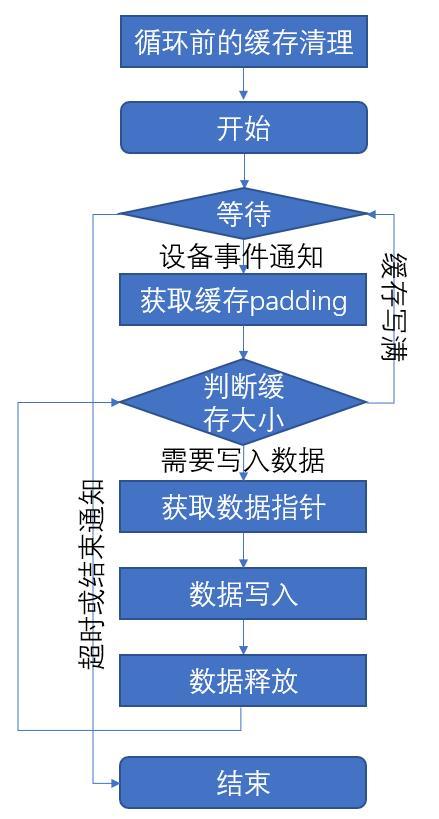

扬声器播放：

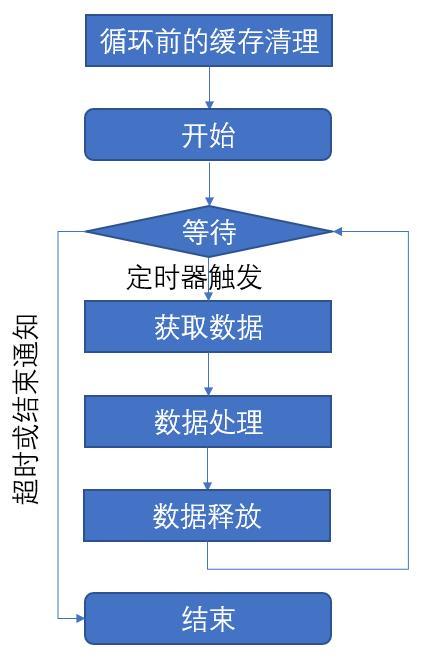

扬声器采集：
在和设备进行数据交互时，我们需要根据数据获取模式，获取对应的服务对象来获取设备数据。其中采集部分使用IAudioCaptureClient服务用于获取设备数据，播放使用IAudioRenderClient服务获取设备数据传入指针。示例如下：
//capturer
IAudioCaptureClient* ptrCaptureClient;//audioin or audioout
ptrClient->GetService(__uuidof(IAudioCaptureClient), (void**)&ptrCaptureClient);
{//work thread
//Wait Event
ptrCaptureClient->GetBuffer(
&pData, // packet which is ready to be read by used
&framesAvailable, // #frames in the captured packet (can be zero)
&flags, // support flags (check)
&recPos, // device position of first audio frame in data packet
&recTime); // value of performance counter at the time of recording
//pData processing
ptrCaptureClient->ReleaseBuffer(framesAvailable);
}
//render
IAudioRenderClient* ptrRenderClient;//audioout
ptrClient->GetService(__uuidof(IAudioRenderClient), (void**)&ptrRenderClient);
{//work thread
BYTE* pData;//form buffer
UINT32 bufferLength = 0;
ptrClient->GetBufferSize(&bufferLength);
UINT32 playBlockSize = nSamplesPerSec / 100;
//Wait Event
UINT32 padding = 0;
ptrClient->GetCurrentPadding(&padding);
if (bufferLength - padding > playBlockSize)
{
ptrRenderClient->GetBuffer(playBlockSize, &pData);
//request and getdata
ptrCaptureClient->ReleaseBuffer(playBlockSize, 0);
}
}在实际的数据交互中，需要另开单独线程处理GetBuffer及ReleaseBuffer。其中麦克风采集及扬声器播放时，都是通过设备事件驱动，可以在设备初始化完成后设置响应的事件句柄（IAudioClient::SetEventHandle）。
在整个音视频系统中，设备数据线程还需要统计数据处理时长、采集播放缓存大小等，用户监听检查设备状态及aec延迟计算。
5、音量管理
一般音量管理只在设备选定后处理当前设备的音量，所以一般使用IAudioEndpointVolume，该对象通过设备对象IMMDevice获取：
IAudioEndpointVolume* pVolume;
pDevice->Activate(__uuidof(IAudioEndpointVolume), CLSCTX_ALL, NULL, reinterpret_cast<void**>(&pVolume));得到IAudioEndpointVolume对象后，我们能处理当前设备的音量控制：
pVolume->GetMasterVolumeLevelScalar(&fLevel);
pVolume->SetMasterVolumeLevelScalar(fLevel, NULL);静音控制：
BOOL mute;
pVolume->GetMute(&mute);
pVolume->SetMute(mute, NULL);以及注册IAudioEndpointVolumeCallback监听音量状态：
IAudioEndpointVolumeCallback* cbSessionVolume;//need to do
pVolume->RegisterControlChangeNotify(cbSessionVolume);6、设备终端监听
在运行过程中除了设备的插拔等操作，还可能有一些属性变更等，一般用IAudioSessionEvents监听：
