jvm 内存快照 dump 文件深度分析。

JVM dump

java内存dump是jvm运行时内存的一份快照，利用它可以分析是否存在内存浪费，可以检查内存管理是否合理，当发生OOM的时候，可以找出问题的原因。那么dump文件的内容是什么样的呢？我们一步一步来

获取JVM dump文件

获取dump文件的方式分为主动和被动

i.主动方式：
1.利用jmap，也是最常用的方式：jmap -dump:[live],format=b,file=
2.利用jcmd，jcmd GC.heap_dump
3.使用VisualVM，可以界面操作进行dump内存
4.通过JMX的方式

MBeanServer server = ManagementFactory.getPlatformMBeanServer();
HotSpotDiagnosticMXBean mxBean = ManagementFactory.newPlatformMXBeanProxy(server, "com.sun.management:type=HotSpotDiagnostic", HotSpotDiagnosticMXBean.class);
mxBean.dumpHeap(filePath, live);

ii.被动方式：
被动方式就是我们通常的OOM事件了，通过设置参数-XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=

dump文件分析

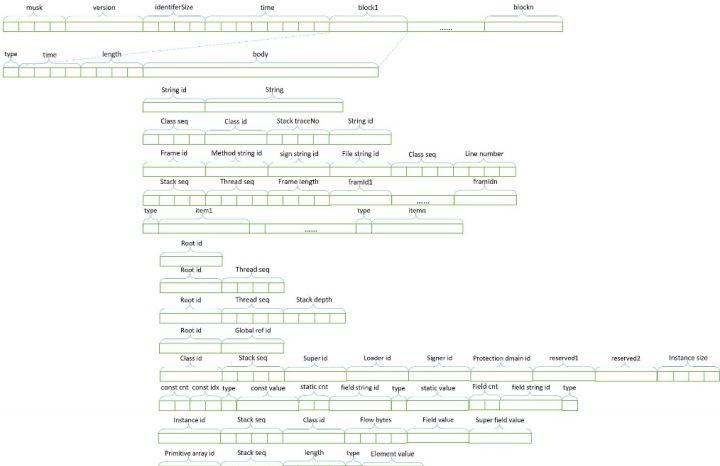

结构示意图

结构详解

dump文件是堆内存的映射，由文件头和一系列内容块组成

文件头

由musk, 版本，identifierSize, 时间4部分组成

1、musk：4个byte，内容为'J', 'A', 'V', 'A'即JAVA

2、version：若干byte，值有以下三种

" PROFILE 1.0\0",
" PROFILE 1.0.1\0",
" PROFILE 1.0.2\0"

3、identifierSize：4个byte数字，值为4或者8，表示一个引用所占用的byte数

4、time：8个byte，dump文件生成时间

说明：java一个类的成员变量有两种类型

1. 基本类型(8种基本类型)，它们占用byte数固定不变，每生成一个对象它们就需要给它们赋初始值，分配空间
2. 是引用类型，表示一个对象，在类中只有一个引用，引用只是一个数值，所占用的空间大小为identifierSize，被引用对象即将在堆中的另一个地方
   例如定义一个类

public class Person {
 private int age;//4个byte
 private String name;//identifierSize个byte
 private double weight;//8个byte
}

当我们在new Person()的时候
它就需要申请一个空间，空间大小为 对象头大小+4+identifierSize+8个byte

对象大小的测量：
jdk提供一个测试对象占用内存大小的工具Instrumentation，但是Instrumentation没法直接引用到，需要通过agent来引用到
定义一个Premain类, javac Premain.java

//Premain.java
public class Premain {
    public static java.lang.instrument.Instrumentation inst;
    public static void premain(String args, java.lang.instrument.Instrumentation inst) {
        Premain.inst = inst;
    }
}

编写一个Manifest文件

manifest.mf
Manifest-Version: 1.0
Premain-Class: Premain
Can-Redefine-Classes: true
Can-Retransform-Classes: true

打包

jar -cmf manifest.mf premain.jar Premain.class

定义一个执行类, javac PersonTest.java

//PersonTest.java
public class PersonTest {
    public static void main(String[] args) throws Exception {
        Class clazz = Class.forName("Premain");
        if (clazz != null) {
            Person p = new Person();
            java.lang.instrument.Instrumentation inst = (java.lang.instrument.Instrumentation)clazz.getDeclaredField("inst").get(null);
            System.out.println("person size:[" + inst.getObjectSize(p) + "]B");
            System.out.println("class size:[" + inst.getObjectSize(p.getClass()) + "]B");
        }
    }
}

带agent执行

java -javaagent:premain.jar PersonTest

结果：

person size:[32]B
class size:[504]B

内容块

每个块都是块头和块体组成

块头

块头由1个byte的块类型，4个byte的时间time，4个byte的长度表示此内容块占用byte数
type类型一般有5种，字符串，类，栈桢，栈，及dump块

1. 字符串，由identifierSize个byte的字符串id，后面是(length-identifierSize)个byte的字符串内容(后续对字符串是直接引用的这里面的id)
2. 类，由4个byte的类序列(在栈桢中使用)，identifierSize个byte的类id(解析类的时候用到)，4个byte的序列id(暂未使用),identifierSize个byte的类名id
3. 栈桢，由identifierSize个byte的桢id,identifierSize个byte的方法名id,identifierSize个byte的方法标识id，identifierSize个byte的类文件名id,4个byte的类序列，4个byte的行号
4. 栈，由4个byte的栈序号，4个byte的线程序号，4个byte的桢数量，后面就是若干个identifierSize个byte的桢id
5. dump块就是所有对象的内容了，每个对象由1个byte的子类型，和对象内容结成，子类型有6种，gc root, 线程对象，类，对象，基本类型数组，对象数组

gc root

gc root有4种结构，8种类型

1. identifierSize个byte的对象id，类型有SYSTEM_CLASS,BUSY_MONITOR, 及未UNKNOWN
2. identifierSize个byte的对象id，4个byte的线程序列号，类型有NATIVE_STACK，THREAD_BLOCK
3. identifierSize个byte的对象id，4个byte的线程序列号，4个byte的栈桢深度，类型有JAVA_LOCAL，NATIVE_LOCAL
4. identifierSize个byte的对象id，identifierSize个byte的global refId（暂未使用），类型有NATIVE_STATIC

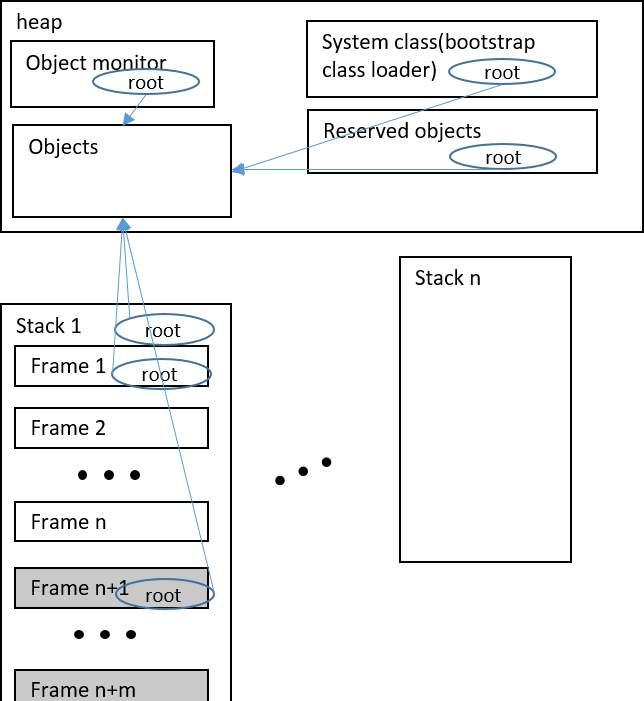

gc root示意图

gc root为垃圾收集追溯的源头，每个gc root都指向一个初始对象，无法追溯的对象是要被回收掉的

系统类，只有classLoader为null的类才是gc root，每个类都是一个gc root
线程栈，线程中方法参数，局部变量都是gc root，每个对象都是一个gc root
系统保留对象，每个对象都是一个gc root

类对象

1、基本信息：

1. identifierSize个byte的类对象id
2. 4个byte的栈序列号，
3. identifierSize个byte的父类对象id，
4. identifierSize个byte的classLoader对象id，
5. identifierSize个byte的Signer对象id，
6. identifierSize个byte的protection domain对象id，
7. identifierSize个byte的保留id1和id2,
8. 4个byte的类实例对象大小，
9. 2个byte的常量个数，后面是每个常量的,2个byte的下标，1个byte的常量类型，和若干个byte的内容，内容根据类型来决定(boolean/byte为1个byte, char/short为2个byte，float/int为4个byte, double/long为8个byte，引用类型为identifierSize个byte)
10. 2个byte的静态变量个数，后面是每个静态变量的，identifierSize个byte的变量名id, 1个byte的变量类型，和若干个byte的内容，内容根据类型来决定(见类对象基本信息的第9条)
11. 2个byte的成员变量个数，后面是每个成员变量的，identifierSize个byte的变量名id，1个byte的变量类型

2、说明：
（1）类里面的常量很多地方都没有用上，所以常量个数一般为0
（2）类的静态变量的名称类型及值是放在类对象里面的，成员变量的名称和类型也是放在类对象里面的，但是实例的值是放在实例对象里面的

实例对象

1、基本信息：

1. identifierSize个byte的实例对象id
2. 4个byte的栈序列号
3. identifierSize个byte的类id
4. 4个byte的占用字节数
5. 实例的变量的值

2、说明：

1. 实例的值为实例对象的成员变量值，顺序为当前类的变量值，顺序为类对象基本信息中第11条中的顺序，然后是父类的变量值
2. 变量的值基本类型都有默认值，引用类型默认值为0，占用字节数(见类对象基本信息的第9条)

基本类型数组

1、基本信息：

1. identifierSize个byte的数组对象id
2. 4个byte的栈序列号
3. 4个byte的数组长度
4. 1个byte的元素类型
5. 元素的值列表

2、说明：

1. 元素的值(见类对象基本信息的第9条)

对象数组

1、基本信息：

1. identifierSize个byte的数组对象id
2. 4个byte的栈序列号
3. 4个byte的数组长度
4. identifierSize个byte的元素类id
5. 元素的值列表

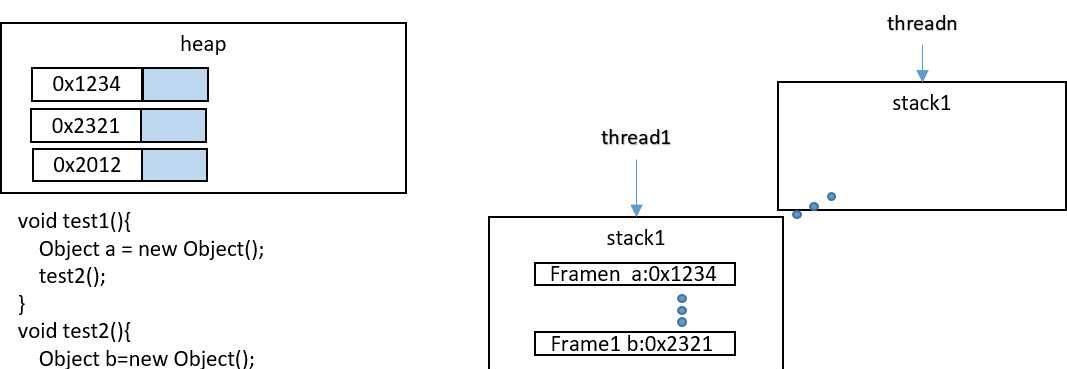

内存分配

当一个线程启动的时候，进程会去系统内存生成一个线程栈
每当发生一次方法调用，就会向栈中压入一个栈桢，当方法调用完之后，栈桢会退出
在运行过程中，如果有对象的new操作的时候，进程会去堆区申请一块内存
关于运行时内存的详细情况，可以查找相关的资料

内存回收规则

如果一个对象不能骑过gc root引用可达，那么这个对象就可能要被回收
对象回收规则包括
