Kubernetes的Service机制和性能优化

在企业业务推进过程中，不同业务领域的流量高峰通常都是在不同时间段来临，而应对这些不同时间到来的业务流量往往都需要大量的额外网络资源做保障。今天给大家带来我们在 Kubernetes Service 上的一些优化实践，这是一个网络相关的话题。首先，介绍Kubernetes的Service机制。现在 Kubernetes 中 Service 的三种模式，包括原来的 Userspace 和 Iptables，以及后来我们贡献的 IPVS；第二部分会介绍原来社区是如何使用 Iptables 来实现 Service 负载平衡的；第三部分主要是 Iptables 实现中存在的一些问题；接下来是如何使用 IPVS 来做 Service 的负载实现的；最后是一个对比。

Kubernetes的Service机制

先看一下 Kubernetes 里面的 Service。在用 Kubernetes 之前，当我们有了容器网络之后，访问一个应用最直接的做法，就是客户端直接去访问一个 Backend Container。这种做法最直观和容易，同时问题也是显而易见的。当应用有多个后端容器的时候，怎么做负载均衡，会话保持怎么做，某个容器迁了之后 IP 跟着变怎么办，还有对应的健康检查怎么配，如果想用域名来做访问入口要怎么处理……这些其实就是 Kubernetes 的 Service 引入所要解决的问题。

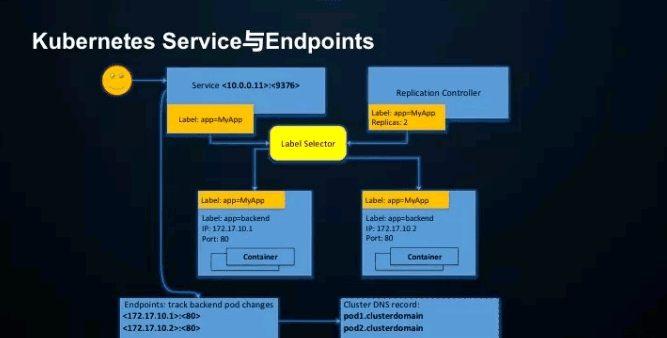

01  Kubernetes Service 与 Endpoints

这张图表现了 Service 与其它几个对象的对应关系。首先是 Service，它保存的是服务的访问入口信息（如 IP、端口），可以简单理解为 Kubernetes 内置的一个 LoadBalancer，它的作用就是给多个 Pod 提供负载均衡。

图中是一个 Replication Controller 部署出来 2 个 pod 所对应的 Service。我们知道 RC 和 pod 的关系是通过 label-selector 来关联的，service 也是一样，通过 Selector 来匹配它所要做负载均衡的 Pod。实际上这中间还有一个对象，叫做 Endpoint，为什么要有这个对象呢？因为在实际应用中，一个 pod 被创建，并不代表它马上就能对外提供服务，而这个 pod 如果将被删除，或处于其他不良状态，我们都希望客户端的请求不被分发到这个无法提供服务的 pod 上。Endpoint 的引入，就是用来映射那些能对外提供服务的 pod。每个 Endpoints 对象的 IP 对应一个 Kubernetes 的内部域名，可以通过这个域名直接访问到具体的 pod。

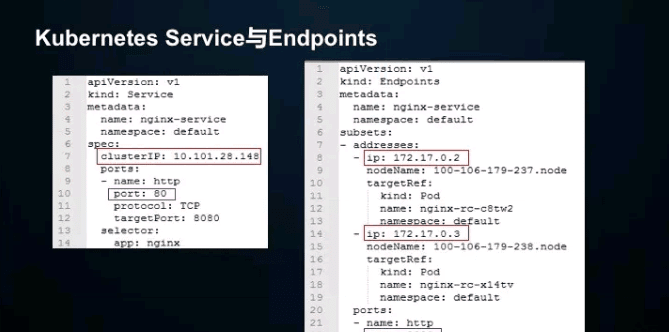

再看 Service 和 Endpoint 的定义。这里注意 Service 有一个 ClusterIP 的属性字段，可以简单理解为是虚 IP。Service 的域名解析通常得到的就是这个 ClusterIP。另外值得注意的是 Service 支持端口映射，即 Service 暴露的端口不必和容器端口一致。

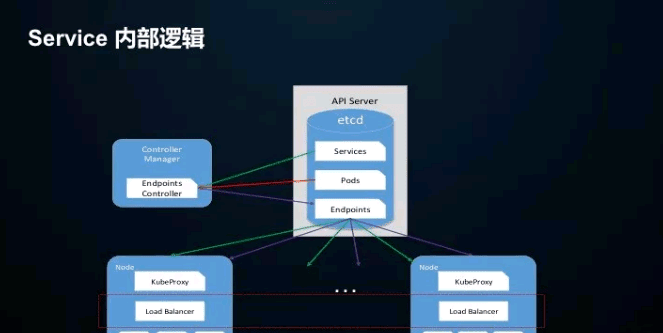

02  Service 内部逻辑

刚才介绍了 Service、Pods 跟 Endpoint 三者的关系，再来看 Service 的内部逻辑。这里主要看下 Endpoint Controller，它会 watch Service 对象、还有 pod 的变化情况，维护对应的 Endpoint 信息。然后在每一个节点上，KubeProxy 根据 Service 和 Endpoint 来维护本地的路由规则。

实际上，每当一个 Endpoint 发生变化（即 Service 以及它关联的 Pod 状态发生变化），Kubeproxy 都会在每个节点上做对应的规则刷新，所以这个其实更像是一个靠近客户端的负载均衡——一个 Pod 访问其他服务的 Pod 时，请求在出节点之前，就已经通过本地的路由规则选好了它的目的 Pod。

Iptables实现负载均衡

好，我们来看一下 Iptables 模式是怎么实现的。

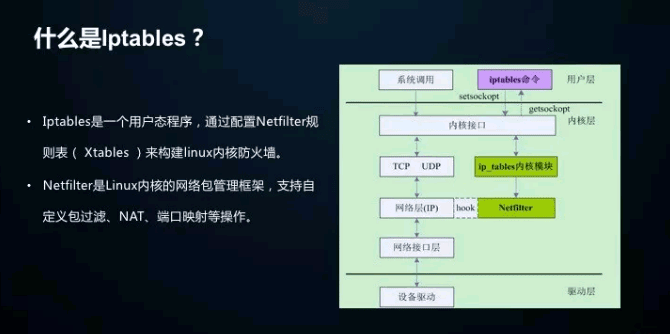

Iptables 主要分两部分，一个是它的命令行工具，在用户态；然后它也有内核模块，但本质上还是通过 Netfilter 这个内核模块来封装实现的，Iptables 的特点是支持的操作比较多。

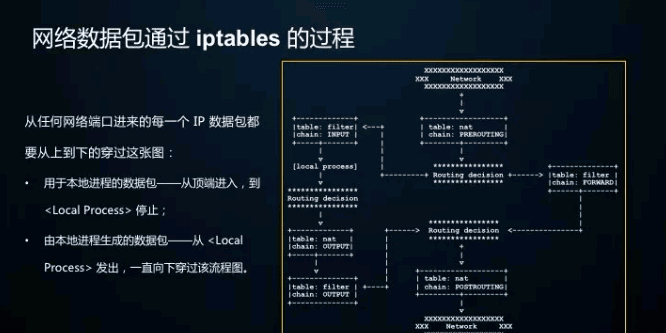

这是 IPtables 处理网络包的一个流程图，可以看到，每个包进来都会按顺序经过几个点。首先是 PREROUTING，它会判断接收到的这个请求包，是访问本地进程还是其他机器的，如果是访问其他机器的，就要走 FORWARD 这个 chain，然后再会做一次 Routing desicion，确定它要 FORWARD 到哪里，最后经 POSTROUTING 出去。如果是访问本地，就会进来到 INPUT 这条线，找到对应要访问哪个本地请求，然后就在本地处理了。处理完之后，其实会生成一个新的数据包，这个时候又会走 OUTPUT，然后经 POSTROUTING 出去。

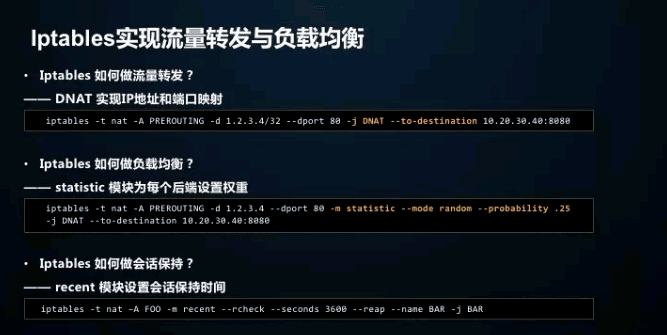

01  Iptables 实现流量转发与负载均衡

我们知道，Iptables 做防火墙是专业的，那么它是如何做流量转发、负载均衡甚至会话保持的呢？如下图所示：

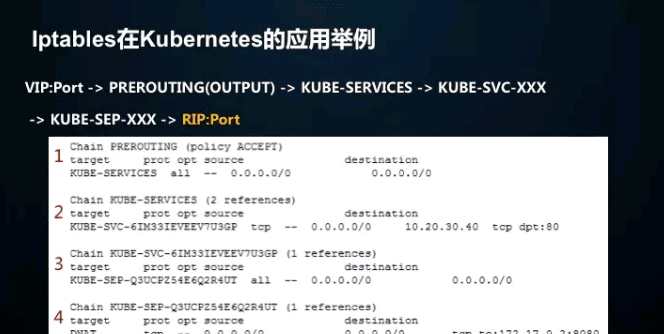

02  Iptables 在 Kubernetes 的应用举例

那么，在 Kubernetes 里面是怎么用 Iptables 来实现负载均衡呢？来看一个实际的例子。在 Kubernetes 中，从VIP到RIP，中间经过的Iptables链路包括：PREROUTING/OUTPUT（取决于流量是从本机还是外机过来的）-> KUBE-SERVICES（所有 Kubernetes 自定义链的入口）->KUBE-SVC-XXX（后面那串 hash 值由 Service 的虚 IP 生成）->KUBE-SEP->XXX（后面那串 hash 值由后端 Pod 实际 IP 生成）。

当前Iptables实现存在的问题

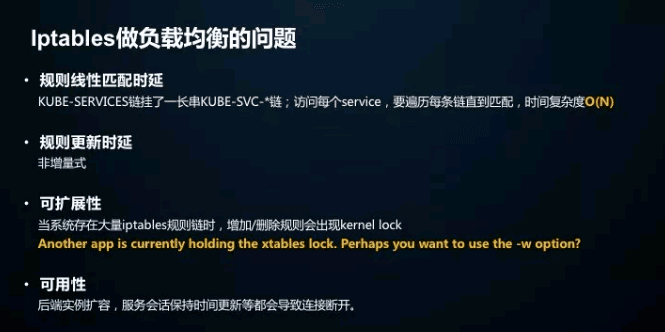

01  Iptables 做负载均衡的问题

那么 Iptables 做负载均衡主要有什么缺陷呢？起初我们只是分析了原理，后来在大规模场景下实测，发现问题其实非常明显。

• 首先是时延，匹配时延和规则更新时延。我们从刚刚的例子就能看出，每个 Kubernetes Service 的虚 IP 都会在 kube-services 下对应一条链。Iptables 的规则匹配是线性的，匹配的时间复杂度是 O(N)。规则更新是非增量式的，哪怕增加/删除一条规则，也是整体修改 Netfilter 规则表。
• 其次是可扩展性。我们知道当系统中的 Iptables 数量很大时，更新会非常慢。同时因为全量提交的过程中做了保护，所以会出现 kernel lock，这时只能等待。
• 最后是可用性。服务扩容/缩容时，Iptables 规则的刷新会导致连接断开，服务不可用。

02  Iptables 规则匹配时延

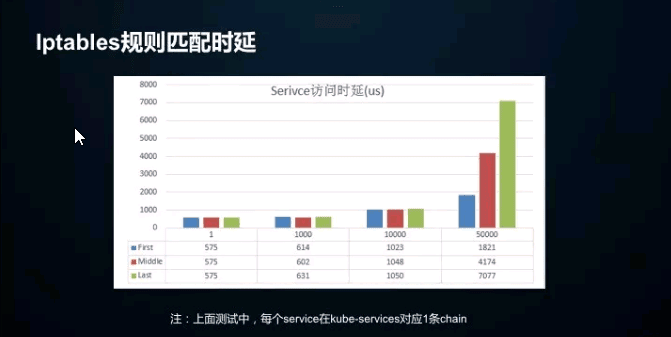

上图说明了 Service 访问时延随着规则数的增加而增长。但其实也还能接受，因为时延最高也就 8000us（8ms），这说明真正的性能瓶颈并不在这里。

03  Iptables 规则更新时延

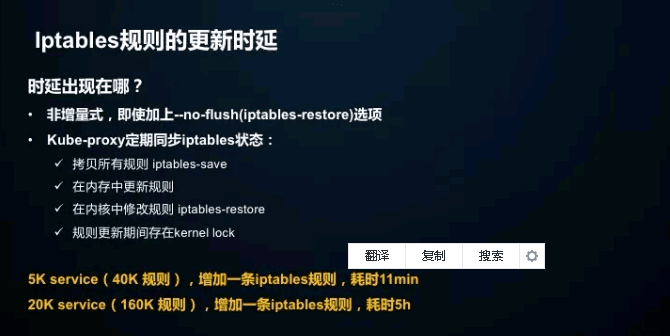

那么 Iptables 的规则更新，究竟慢在哪里呢

首先，Iptables 的规则更新是全量更新，即使 --no--flush 也不行（--no--flush 只保证 iptables-restore 时不删除旧的规则链）。

再者，kube-proxy 会周期性的刷新 Iptables 状态：先 iptables-save 拷贝系统 Iptables 状态，然后再更新部分规则，最后再通过 iptables-restore 写入到内核。当规则数到达一定程度时，这个过程就会变得非常缓慢。

出现如此高时延的原因有很多，在不同的内核版本下也有一定的差异。另外，时延还和系统当前内存使用量密切相关。因为 Iptables 会整体更新 Netfilter 的规则表，而一下子分配较大的内核内存（>128MB）就会出现较大的时延。

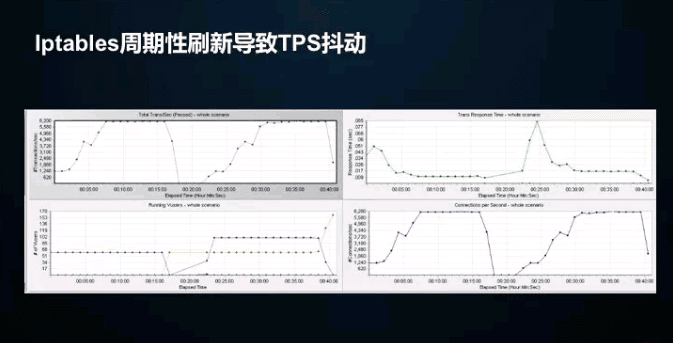

04  Iptables 周期性刷新导致 TPS 抖动

上图就说明了在高并发的 loadrunner 压力测试下，kube-proxy 周期性刷新 Iptables 导致后端服务连接断开，TPS 的周期性波动。

K8S Scalability

所以这个就给 Kubernetes 的数据面的性能带来一个非常大的限制，我们知道社区管理面的规模，其实在去年就已经支持到了 5000 节点，而数据面由于缺乏一个权威的定义，没有给出规格。

我们在多个场景下评估发现 Service 个数其实很容易达到成千上万，所以优化还是很有必要的。当时先到的优化方案主要有两个：

• 用树形结构来组织 Iptables 的规则，让匹配和规则更新过程变成树的操作，从而优化两个时延。
• 使用 IPVS，后面会讲它的好处。

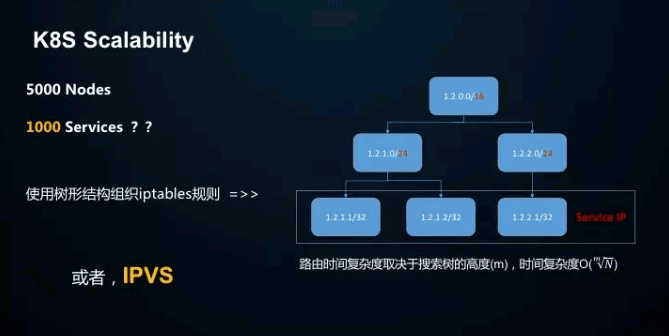

使用树形结构组织 Iptables 规则的一个例子如下所示:

在这个例子中，树根是 16 位地址，根的两个子节点是 24 位地址，虚 IP 作为叶子节点，根据不同的网段，分别挂在不同的树节点下。这样，规则匹配的时延就从 O(N) 降低到 O(N 的 M 次方根)，M 即树的高度。但这么做带来的代价是 Iptables 规则变得更加复杂。

IPVS实现Service负载均衡

01  什么是 IPVS

• 传输层 Load Balancer，LVS 负载均衡器的实现；
• 同样基于 Netfilter，但使用的是 hash 表；
• 支持 TCP, UDP，SCTP 协议，IPV4，IPV6；
• 支持多种负载均衡策略，如 rr, wrr, lc, wlc, sh,dh, lblc…
• 支持会话保持， persistent connection 调度算法。

02  IPVS 的三种转发模式

IPVS 有三种转发模式，分别是：DR，隧道和 NAT。

• DR 模式工作在 L2，使用的 MAC 地址，速度最快。请求报文经过 IPVS director，转发给后端服务器，响应报文直接回给客户端。缺点是不支持端口映射，于是这种模式就很可惜地 PASS 掉了。
• 隧道模式，使用 IP 包封装 IP 包。后端服务器接收到隧道包后，首先会拆掉封装的 IP 地址头，然后响应报文也会直接回给客户端。IP 模式同样不支持端口映射，于是这种模式也被 PASS 掉了。
• NAT 模式支持端口映射，与前面两种模式不同的是，NAT 模式要求回程报文经过 IPVS 的 director。内核原生版本 IPVS 只做 DNAT，不做 SNAT。

03  使用 IPVS 实现流量转发

使用 IPVS 做流量转发只需经过以下几个简单的步骤。

• 绑定 VIP

由于 IPVS 的 DNAT 钩子挂在 INPUT 链上，因此必须要让内核识别 VIP 是本机的 IP。绑定 VIP 至少有三种方式：

1.创建一块 dummy 网卡，然后绑定，如下所示。
# ip link add dev dummy0 type dummy # ip addr add 192.168.2.2/32 dev dummy0

2.直接在本地路由表中加上 VIP 这个 IP 地址。
# ip route add to local 192.168.2.2/32 dev eth0proto kernel

3.在本地网卡上增加一个网卡别名。
# ifconfig eth0:1 192.168.2.2netmask255.255.255.255 up

• 为这个虚 IP 创建一个 IPVS 的 virtual server

# ipvsadm -A -t 192.168.60.200:80 -s rr -p 600
这上面的例子中，IPVS virtual server 的虚 IP 是 192.168.60.200:80，会话保持时间 600s。

• 为这个 IPVS service 创建相应的 real server

# ipvsadm -a -t 192.168.60.200:80 -r 172.17.1.2:80–m
# ipvsadm -a -t 192.168.60.200:80 -r 172.17.2.3:80–m

这上面的例子中，为 192.168.60.200:80 这个 IPVS 的 virtual server 创建了两个 real server：172.17.1.2:80 和 172.17.2.3:80。
